Cálculo para
Transformador Trifásico
(Factor Potencia 0.90)


kVA Watts
(máximo) 		H.P.
(máximo)
15
13,500
18
30
27,000
36
45
40,500
54
75
67,500
91
112.5
101,250
136
150
135,000
181
225
202,500
272
300
270,000
362
400
360,000
483
500
450,000
603
750
675,000
905
1,000
900,000
1,207
1,250
1,125,000
1,509
1,500
1,350,000
1,810
2,000
1,800,000
2,414
2,500
2,250,000
3,017
3,000
2,700,000
4,023


Cálculo para
Transformador Monofásico
(Factor Potencia 0.90)


kVA Watts
(máximo) 		H.P.
(máximo)
10
9,000
12
15
13,500
18
25
22,500
30
37.5
33,750
45
50
45,000
60
75
67,500
90
100
90,000
120
167
150,300
200

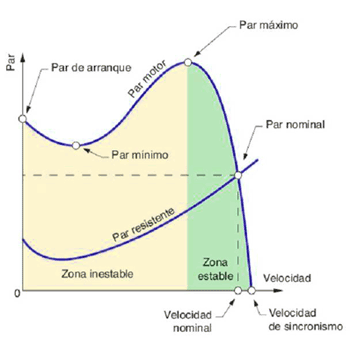

El pico de arranque de un motor también cuenta para la carga del Transformador a elegir. La mayoría de los nuevos motores y compresores cuentan con un arrancador que evitan rebasar la capacidad (kVA) del transformador y en caso de no contar con uno, la carga que se conoce como pico de la curva (par máximo), también se debe de sumar para la selección del transformador.
No rebase la capacidad del Transformador Si en la suma de todas sus cargas queda justo o por arriba de la capacidad del transformador, debe adquirir la superior ya que de lo contrario este se puede quemar.
Sumar toda su carga para elegir el transformador Para seleccionar el transformador que requiere, solo hay que sumar toda la carga actual o la estimada a futuro, ya sea en Watts o en H. P. (o una u otra)

Ejemplo:
Motor de 10 HP + 10 aires de 0.5 HP + Compresor de 15 HP = 30 HP
Requerimos un transformador de 30 kVA de 36 HP.
